Тормозная система автомобиля

               Тормозные системы МАЗ

Автомобили оборудованы рабочей, стояночной, запасной и вспомогательной тормозными системами, а также тормозными приборами для подключения тормозной системы полуприцепа с одно- и двухпроводным пневматическими приводами и выводами для питания других потребителей сжатым воздухом. Рабочая тормозная система воздействует на тормозные механизмы всех колес автомобиля. Привод механизмов пневматический с раздельным торможением передних и задних колес. Стояночная и запасная тормозные системы воздействуют на тормозные механизмы среднего (для автомобиля МАЗ-64227) и заднего мостов, которые приводятся в действие с помощью тормозных камер с пружинными энергоаккумуляторами. Управление осуществляется с помощью крана в кабине водителя. Стояночная тормозная система выполняет также функции запасной тормозной системы, которая предназначена для торможения автомобиля в случае полного или частичного отказа рабочей тормозной системы. При включении стояночной тормозной системы рукоятка крана управления устанавливается (поворотом) в крайнее фиксированное положение. Сжатый воздух, сжимающий силовые пружины энергоаккумуляторов, выходит в атмосферу, и пружины приводят в действие тормозные механизмы. При включении запасной тормозной системы рукоятка крана управления стояночным тормозом удерживается в любом промежуточном нефиксированном положении. С увеличением угла поворота рукоятки интенсивность торможения увеличивается за счет снижения давления воздуха, сжимающего пружины энергоаккумуляторов. Вспомогательная тормозная система воздействует на трансмиссию автомобиля путем создания противодавления в системе выпуска газов с помощью дроссельной заслонки с пневматическим приводом и предназначена для притормаживания автомобиля на затяжных спусках горных дорог. При повороте заслонки одновременно отключается подача топлива. При торможении автомобиля-тягача рабочей или стояночной (запасной) системами происходит одновременное торможение полуприцепа. Торможение полуприцепа МАЗ-9398 и МАЗ-9389 происходит также и при включении вспомогательной тормозной системы автомобиля МАЗ-64227.

Тормозные механизмы. Барабанного типа , с двумя внутренними колодками. Тормозные накладки размером 420Х160Х X17 крепятся к колодкам латунными заклепками. Тормозной барабан  крепится к ступице колеса болтами. На конце вала разжимного кулака  установлен регулировочный рычаг червячного типа , соединенный со штоком тормозной камеры. Для предотвращения попадания смазки в тормозные механизмы в кронштейнах разжимных кулаков передних и задних тормозов установлены резиновые уплотнительные кольца. Тормозные камеры диафрагменные, предназначены для приведения в действие тормозных механизмов передних колес автомобиля при включении рабочей тормозной системы. Тормозные камеры с пружинными энергоаккумуляторами предназначены для приведения в действие тормозных механизмов колес заднего и среднего (для автомобиля МАЗ-64227) мостов при включении рабочей, стояночной и запасной тормозной систем. При включении рабочей тормозной системы тормозные механизмы приводятся в действие штоками  диафрагменных тормозных камер, устройство и принцип работы которых практически не отличаются от передних тормозных камер. При включении стояночной тормозной системы сжатый воздух выпускается из полости под поршнем . Поршень под действием силовой пружины  движется вниз и перемещает толкатель , который через подпятник  воздействует на диафрагму и шток тормозной камеры, в результате чего происходит торможение автомобиля.

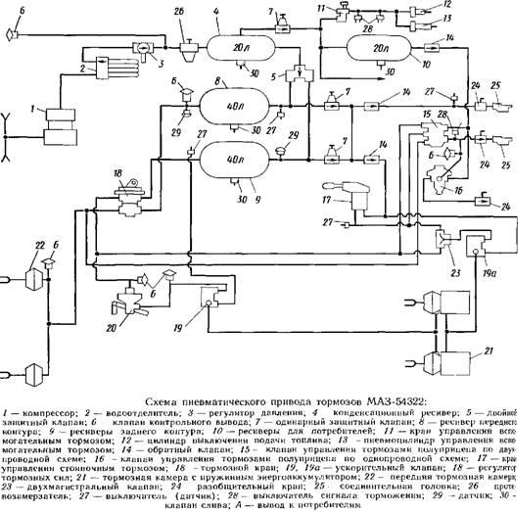

Питающая часть пневмопривода тормозов состоит из компрессора 1, влаго-отделителя 2, регулятора давления 3, конденсационного ресивера 4, двойного защитного клапана 5 и соединяющих их трубопроводов и арматуры. При работе двигателя сжатый воздух из компрессора поступает через влагоотделитель 2, регулятор давления 3 в конденсационный ресивер 4 и далее через двойной защитный клапан 5 в ресиверы 8 и 9. Одновременно из компрессора сжатый воздух через одинарный защитный клапан 7 поступает в ресивер 10, к которому подключены дополнительные потребители: привод механизма вспомогательного тормоза, усилитель сцепления и др. При достижении давления в системе 8 кгс/см2 срабатывает регулятор давления и дальнейшее поступление воздуха в систему прекращается происходит разгрузка компрессора в атмосферу. Одновременно с регулятором давления срабатывает влагоотделитель, выбрасывая в атмосферу скопившийся в нем конденсат. В пневматический тормозной привод входят следующие независимые пневмоконтуры: тормозных механизмов колес переднего моста; тормозных механизмов колес заднего и среднего мостов; механизма стояночного (запасного) тормоза; тормозных механизмов полуприцепа; механизма вспомогательного тормоза и других потребителей сжатого воздуха. На всех воздушных ресиверах устанавливаются краны слива конденсата 30. Кроме того, в пневмосистему включены пневмоэлектрические датчики 27, связанные с соответствующими сигнальными лампами на щитке приборов, которые включаются при уменьшении давления в том или ином контуре ниже 5,6 кгс/см2, а также датчики 29, связанные с манометрами, установленными на щитке приборов. Пневмопривод рабочих тормозов работает следующим образом. При нажатии на тормозную педаль срабатывает тормозной кран 18. Сжатый воздух из ресивера 8 через нижнюю секцию крана поступает в тормозные камеры 22, которые приводят в действие тормозные механизмы колес передней оси. Из верхней секции тормозного крана через регулятор тормозных сил 20 воздух подается в управляющую магистраль ускорительного клапана 19, в результате чего последний пропускает сжатый воздух из ресиверов 9 в тормозные камеры колес заднего и среднего мостов. Одновременно через двухмагистральный клапан 23 воздух поступает в управляющую магистраль ускорительного клапана 19а, который перепускает сжатый воздух из ресивера в полости эиергоаккумуляторов 21, исключая возможное двойное воздействие на колесные тормозные механизмы (от рабочей и стояночной систем). Тормозной кран, регулятор тормозных сил и ускорительный клапан имеют следящее устройство, т. е. в тормозные камеры поступает сжатый воздух, давление которого зависит от величины перемещения тормозной педали. Кроме того, регулятор тормозных сил учитывает нагрузку на заднюю подвеску и в зависимости от нее пропускает определенное давление в управляющую полость ускорительного клапана 19. При полной нагрузке на заднюю подвеску в тормозные камеры поступает полное давление, определяемое тормозным краном 18. При растормаживании воздух из передних тормозных камер, регулятора тормозных сил и управляющей полости ускорительного клапана 19 выходит в атмосферу через тормозной кран, а из задних тормозных камер через ускорительный клапан 19а.                                                    Во время торможения сжатый воздух из магистралей привода передних и задних тормозных механизмов поступает к клапану 15 управления тормозами полуприцепа с двухпроводным приводом, в результате чего клапан срабатывает и воздух из ресиверов 8 и 9 через одинарные защитные клапаны 7 и обратный клапан 14 поступает в магистрали полуприцепа. При сцепке тягача с полуприцепом с однопроводным тормозным приводом сжатый воздух через клапан 16 управления тормозами полуприцепа с однопроводным приводом и соединительную головку поступает к воздухораспределителю полуприцепа и в его воздушный ресивер. При торможении воздух выпускается из соединительной магистрали через клапан 16 и происходит затормаживание полуприцепа. При сцепке тягача с полуприцепом с двухпроводным тормозным приводом используются соединительные головки 25 магистрали питания и управления. Пневмопривод стояночного и запасного тормоза работает следующим образом. Сжатый воздух из ресиверов 8 и 9 через одинарные защитные клапаны 7 и обратный клапан 14 поступает к крану 17 управления стояночным тормозом, от которого через двухмагистральиый клапан 23 поступает в управляющую магистраль ускорительного клапана 19а, в результате чего последний пропускает сжатый воздух из ресиверов 8 и 9 в цилиндры энергоаккумуляторов тормозных камер 21. При торможении стояночным тормозом (рукоятка крана 17 установлена в заднее фиксированное положение) воздух из управляющей магистрали ускорительного клапана 19а выходит в атмосферу. При этом воздух из цилиндров энергоаккумуляторов тормозных камер 21 через атмосферный вывод ускорительного клапана выходит в атмосферу. Пружины, разжимаясь, приводят в действие тормозные механизмы заднего моста. Одновременно кран 17 включает клапан 15 управления тормозами полуприцепа с двухпроводным приводом, обеспечивая при этом торможение полуприцепа. В случае аварийного падения давления в контуре привода стояночного тормоза пружинные эиергоаккумуляторы срабатывают и автомобиль затормаживается. В этом случае для растормаживания автомобиля необходимо вывернуть болты 8  на всех тормозных камерах 21. Кран управления стояночным тормозом имеет следящее устройство, которое позволяепритормаживать автомобиль (запасной тормозной системой) с интенсивностью, зависящей от положения рукоятки крана. Пневмопривод вспомогательной тормозной системы работает следующим образом. При нажатии на кран 11 управления вспомогательным тормозом сжатый воздух поступает в пневмоцилиндр 13 управления вспомогательным тормозом. Шток цилиндра, связанный с рычагом заслонки вспомогательного тормоза, поворачивает заслонку и она перекрывает приемную трубу глушителя. Одновременно сжатый воздух поступает и в цилиндр 12, шток которого перемешает скобу останова двигателя, прекращая тем самым подачу топлива.
