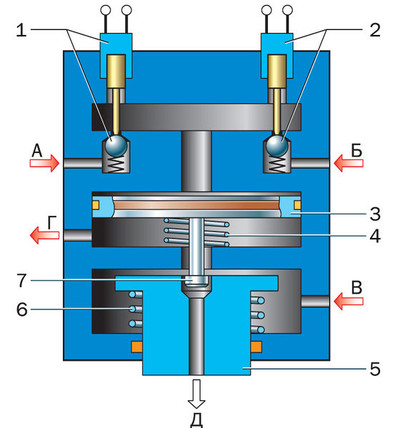

Принципиальная схема пневматического модулятора АБС:
1, 2 — электромагнитные клапаны;
3 — следящий поршень;
4, 6 — пружина;
5 — корпус впускного и атмосферного клапанов;
7 — седло атмосферного клапана;
А — полость, соединяющая тормозной кран с модулятором;
Б — полость, соединяющая модулятор с атмосферой;
В — полость, соединяющая воздушный баллон с модулятором;
Г — полость, соединяющая модулятор с рабочей полостью тормозной камеры;
Д — полость, соединяющая тормозную камеру через модулятор с атмосферой


Модулятор АБС имеет, как правило, диафрагменную конструкцию. Такая конструкция обеспечивает более высокое быстродействие по сравнению с поршневой. Модулятор имеет два электроклапана 1 и 2 и два пневмоклапана. Выходы модулятора подключены к тормозному крану, к тормозной камере и к атмосфере.
При торможении без срабатывания АБС воздух поступает от крана на выход к тормозному крану, отжимает диафрагму верхнего пневмоклапана и проходит на выход к тормозной камере. Одновременно он поступает через большой канал к нижнему пневмоклапану, который дополнительно прижимается к своему седлу, перекрывая атмосферный выход. Верхний пневмоклапан находится в открытом положении, так как полость соединена с атмосферой через электроклапан отсечки. При растормаживании тормозным краном воздух проходит через модулятор в обратном направлении, от выхода к тормозной камере к тормозному крану.
При работе АБС модулятор обеспечивает трехфазный рабочий цикл.
В фазе сброса давления на оба электроклапана модулятора подается напряжение от электронного блока управления. Электроклапан отсечки закрывает атмосферный выход и одновременно пропускает воздух от выхода к тормозному крану через малый канал в полость. Давление с обеих сторон диафрагмы верхнего пневмоклапана выравнивается, и он усилием пружины закрывается. Одновременно из-за срабатывания электроклапана сброса открывается нижний пневмоклапан. Через него воздух из тормозных камер выходит в атмосферу.
Выдержка тормозного давления (вторая фаза) на постоянном уровне производится при подаче напряжения только на электроклапан отсечки. В этом случае оба пневмоклапана закрыты. В третьей фазе электроклапаны обесточены и воздух проходит из тормозного крана в тормозную камеру.
Установка трехфазовых модуляторов около каждого колеса автомобиля позволяет реализовать любой принцип регулирования.
Несмотря на установленную на автомобиле АБС рекомендуется сохранять в тормозном приводе регулятор тормозных сил, хотя это и не требуется нормативами. Считается, что регулятор сохраняет комфортабельность движения и расход воздуха и снижает вероятность вступления в работу АБС.
Неисправность АБС не может быть полностью исключена, поэтому необходимо выбирать такое подключение датчиков и модуляторов, которое обеспечит сохранение свойств системы даже при наличии некоторых отказов. Часто выбирается диагональная схема подключения. К каждому процессору подключаются датчик и модулятор двух колес по диагонали: одного переднего и одного заднего. В этом случае при единичной неисправности отключается только одна диагональ. Одно незаблокированное переднее колесо и одно заднее колесо обеспечат остаточную устойчивость и управляемость автомобиля. Лампа, сигнализирующая о неисправности АБС, подключается параллельно к обоим каналам блока управления. Поэтому, даже если она горит, одна из диагоналей еще может находиться в исправном состоянии. Самодиагностика исправности АБС начинается при включении зажигания и производится непрерывно при движении ТС. Концепция двухканальной электроники с диагональным распределением каналов считается важным элементом надежности АБС для грузовых автомобилей и автобусов, т. к. единичный отказ в АБС не может застать врасплох водителя, привыкшего к помощи системы при торможении. К блоку управления АБС может подключаться тормоз-замедлитель. Электроника автоматически отключает замедлитель, когда АБС вступает в работу.
Опыт эксплуатации АБС свидетельствует о высокой надежности этой системы. Отказы составляют около 0,2 %. Наиболее часто отказывают электрические соединения блока управления, датчиков и модуляторов, а также соединения между тягачом и прицепом. Отказы модуляторов (в том числе из-за замерзания) незначительны. Неисправности датчиков связаны в основном с увеличением зазоров в подшипниках ступицы колеса.

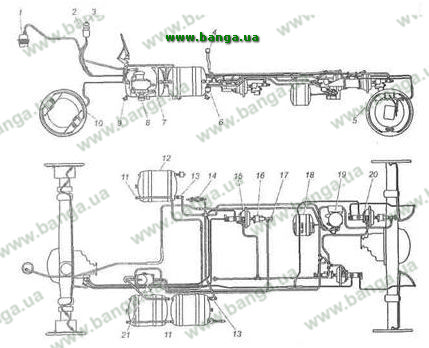

Антиблокировочная система пневмогидравлических тормозов ГАЗ 33081

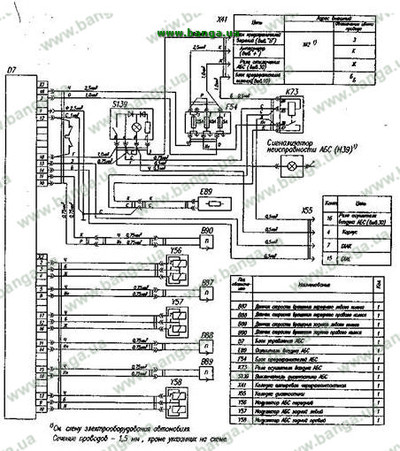

Часть автомобилей оборудована антиблокировочной системой тормозов (АБС). АБС эффективна при экстренном торможении на дороге с различным покрытием (например, асфальт-лед) и предотвращает блокировку колес, находящихся в менее благоприятных по сцеплению условиях (на льду), обеспечивая минимальный тормозной путь автомобиля для данного дорожного покрытия (льда) при сохранении его устойчивости и управляемости. Для получения оптимального эффекта при экстренном торможении автомобиля с использованием АБС необходимо нажимать на тормозную педаль с максимальным усилием при одновременном нажатии на педаль сцепления. Электрическая часть АБС состоит из 4-х датчиков АБС (в колесных узлах автомобиля), 3-х модуляторов (на пневмоусилителях), блока управления (БУ) АБС (в кабине на правой боковине), блока предохранителей АБС (внутри панели приборов, за заглушкой, находящейся ниже заглушки блоков предохранителей), кнопки диагностики АБС (на щитке приборов), сигнализатора неисправности АБС (на щитке приборов для ГАЗ-3308, в правом блоке контрольных ламп для ГАЗ-33081) и жгута проводов АБС, соединяющего датчики и модуляторы с БУ АБС. Сигнализатор неисправности АБС включается примерно на две секунды при каждом включении зажигания, а затем выключается, что подтверждает исправность системы АБС. Постоянно включенное состояние сигнализатора или его включение во время движения указывает на неисправность АБС. Допускается кратковременное включение сигнализатора при пуске двигателя. При включении переднего моста АБС не работает, на что указывает включенный сигнализатор. При неисправности АБС автомобиль должен быть проверен на станции технического обслуживания. Электрическая схема АБС показана на рис. 7.6. Принципиальная схема тормозной системы автомобилей с АБС приведена на рис. 7.7. Электрическая схема антиблокировочной системы тормозов ГАЗ-3308 и ГАЗ 33081 Рис. 7.6. Электрическая схема антиблокировочной системы тормозов Принципиальная схема рабочей тормозной системы автомобилей с АБС ГАЗ-3308 и ГАЗ 33081 Рис. 7.7. Принципиальная схема рабочей тормозной системы автомобилей с АБС: 1 — компрессор; 2 — бачок главного цилиндра; 3 — датчик аварийного уровня тормозной жидкости; 4 — воздушный фильтр; 5 — тормозной механизм заднего колеса; 6 — датчик давления масла; 7 — выключатель пневматический сигнала торможения; 8 — шумоглушитель; 9 — кран слива конденсата; 10 — тормозной механизм переднего колеса; 11 — датчик аварийного давления воздуха; 12 — воздушный баллон; 13 — клапан обратный; 14 — клапан защитный одинарный; 15 — пневмоусилитель с главным цилиндром; 16 — модулятор; 17 — клапан контрольного вывода; 18 — воздушный баллон; 19 — воздухоосушитель; 20 — датчик аварийного ход поршня; 21 — кран тормозной двухсекционный с рычагом

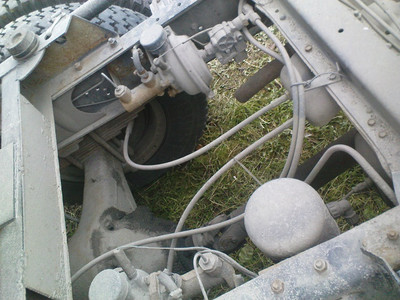

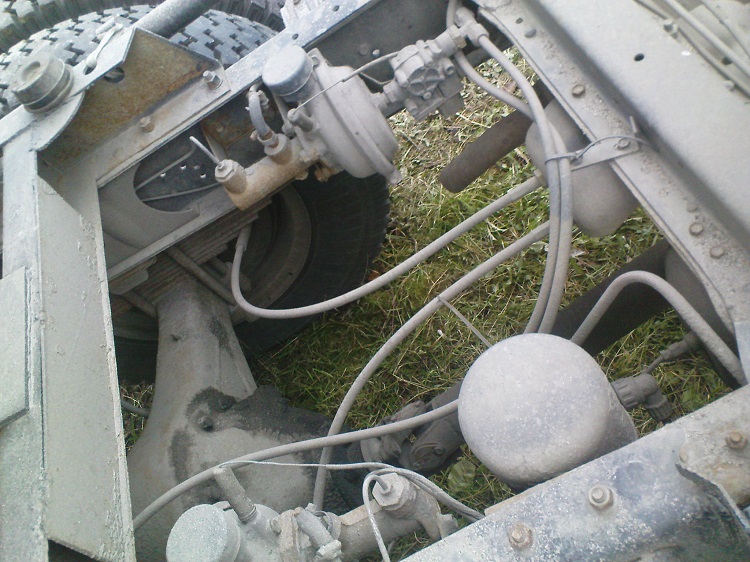

пневмоусилитель с главным цилиндром

Заполнение гидравлического привода тормозов тормозной жидкостью, для автомобилей с АБС 1. Тщательно очистить от грязи перепускные клапаны на колесных цилиндрах. 2. Отвернуть наливную пробку пополнительного бачка главных цилиндров и заполнить его тормозной жидкостью. Запрещается заполнять гидропривод тормозными жидкостями, не предусмотренными картой смазки, минеральными маслами, а также промывать его бензином или керосином. 3. При прокачке тормозной системы гидропривода воздушные баллоны должны быть заполнены воздухом — давление 0,6-0,8 МПа (6,0-8,0 кгс/см2). 4. Прокачать контур гидропривода рабочего тормоза передней оси. Сначала прокачивать колесные цилиндры правого тормозного механизма, затем левого. На тормозном механизме сначала прокачать верхний цилиндр, затем — нижний. 5. Снять колпачок на перепускном клапане колесного цилиндра правого переднего тормоза, надеть резиновый шланг, опустить свободный конец шланга в тормозную жидкость, налитую в стеклянный сосуд. 6. Отвернуть перепускной клапан на У2-3/4 оборота и нажать несколько раз на педаль тормоза. Прокачать гидропривод до тех пор, пока из шланга, погруженного в сосуд с жидкостью, не прекратится выделение пузырьков воздуха. Завернуть перепускной клапан при нажатой педали тормоза. 7. Прокачать колесные цилиндры левого переднего тормоза, выполнив работы, указанные в пп. 5 и 6. 8. Прокачать контур гидропривода рабочего тормоза заднего моста автомобиля. Выполнить работы, указанные в пп. 4 и 5, в следующей последовательности: правый тормозной механизм; левый тормозной механизм. 9. Долить жидкость в пополнительный бачок главных цилиндров до уровня на 15-20 мм ниже верхней кромки горловины бачка. Во время выполнения работ, указанных в пп. 4-8, необходимо доливать тормозную жидкость в бачок главных цилиндров, не допуская "сухого дна" в резервуарах бачка, иначе в систему вновь попадет воздух.
